Калькулятор дымохода для бани

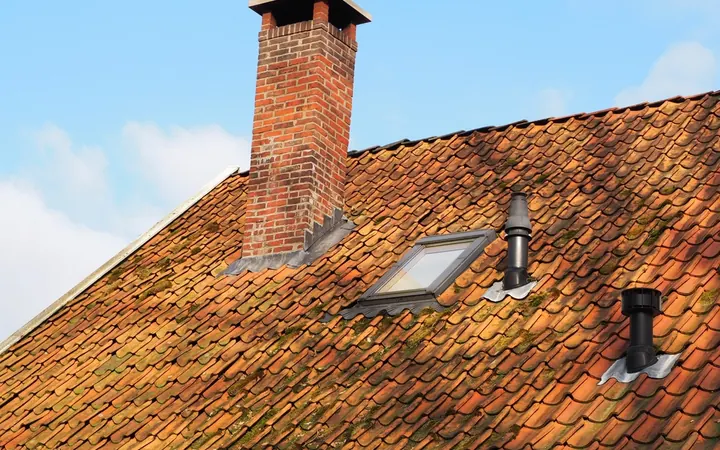

Какой высоты должен быть дымоход в бане

По СП 7.13130 труба от печи до верха должна быть не короче 5 м — иначе тяга будет слабой, и печь начнёт дымить. Высоту над кровлей определяет расстояние до конька: если труба ближе 1,5 м к коньку, она должна быть выше конька не меньше чем на 0,5 м; от 1,5 до 3 м — не ниже конька; дальше 3 м — не ниже линии, проведённой от конька вниз под углом 10°.

Над кровлей = по правилу конька, но не меньше 0,5 м
Общая высота = от печи до потолка + чердак + над кровлей, не меньше 5 м
Сэндвич-трубы по 1 м, первая от печи — одностенная нержавейка

Из чего собирают дымоход

Сразу над печью — одностенная труба из жаропрочной нержавейки толщиной 0,8–1 мм с шибером: она отдаёт тепло, а сэндвич здесь прогорает.
Выше — сэндвич-трубы (две трубы с базальтовой ватой между ними) до самого верха. Собирают «по конденсату»: верхняя труба вставляется в нижнюю.
Через потолок — потолочно-проходной узел (ППУ), заполненный базальтовой ватой или керамзитом. Через кровлю — мастер-флеш и юбка.
Сверху — зонт с искрогасителем: от искр загорается сухая трава и листва на крыше.

Частые вопросы

Какой высоты должен быть дымоход в бане?

Не меньше 5 м от печи до верха трубы — иначе не будет тяги.

На сколько труба должна быть выше конька?

Ближе 1,5 м к коньку — на 0,5 м выше конька, от 1,5 до 3 м — не ниже конька, дальше 3 м — не ниже линии 10° от конька.

Можно ли ставить сэндвич сразу на печь?

Нет. Первый метр — одностенная труба из жаропрочной нержавейки, иначе утеплитель внутри сэндвича спечётся.

Что такое ППУ?

Потолочно-проходной узел — металлический короб с утеплителем, через который труба безопасно проходит через потолок.
